捷布鲁 JETBLUE 品牌 JYBLU 系列第五代清洁度自动萃取机。按照
VDA 19.1 第 11 章关于工作安全和环境保护的建议重新设计。JYBLU-1678
将完美匹配您对设备的要求
设备功能特点
本设备可集成压力喷射清洗、灌流清洗、超声波清洗及清洗剂在线过滤制膜、循环精滤回收于
一体，实现零件清洗与颗粒污染物过滤回收同步进行，可及时将零件表面的颗粒污染物收集到滤膜表
面，清洗零件结束后即可得到滤膜样本，减少颗粒污染物在清洗剂中滞留时间；颠覆传统手工人力清
洗检测的方式，规范了清洁度检测流程，提升了检测效率。
本设备采用专用触屏控制系统配合捷布鲁 JETBLUE 控制软件，使设备工作状态实时显示，清洗压
力、流量可调，配合不同的清洗喷嘴，可快速方便的清洗零件内腔通道、盲孔、及整体表面的，广泛
应用于各种汽车零部件清洁度检测。满足 ISO16232-2007，VDA19，GB/T3821-2005 等国际及国内主流
清洁度检测标准及企业自定义标准，满足大众、通用、福特等各大汽车厂清洁度检测标准。

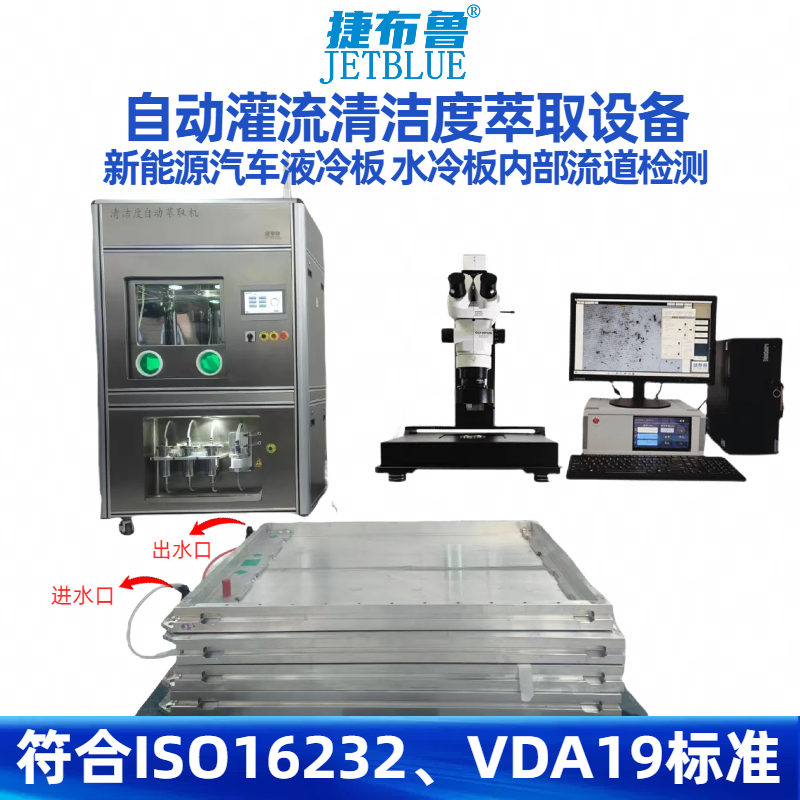

外 接 灌 流 说 明 :
结合我司多年市场经验,一般需要做流道或者管件清洁度检测的产品, 外表面清洁度要求没有要求或要求没有内部严苛,
故工厂在清洗产品时 关注点在较为严苛的内部,故产品表面清洁度常不达标。如果将产品放 置萃取机清洗槽灌流萃
取的时候,产品表面颗粒物将会脱落至清洗槽, 从而导致设备自洁度以及萃取结果的误判,故不严谨,根据此情况我司
结合 vda19,iso16232 等清洁度检测标准对灌流的要求, 在行业内率先设计 ,外 置 灌 流 接 口 (2 根 管 道 )原 理 为
一 进 水 口 可 调 压 力 , 时 间 ,流 量 。 一 回收口萃取口,并成功应用数家客户并得到一致好评。结构如上图。
优势 1.将产品放置旁边移动小推车,检测产品长度重量不受限制。
优势 2.适用性强,我司外置管道口径固定,所需检测产品口径不一时只 需要做相应转接头即可。
优势 3.独立的萃取装置，管道较为封闭提高自洁效率。
优势4.避免产品外面颗粒物脱落干扰检测结果
本设备相关技术参数
| 设备型号 |
JYBLU-767 |
| 清洗设备材质 |
304 不锈钢 |
| 整机尺寸(mm) |
1200*900*2100 |
| 压力清洗室尺寸(mm) |
700*600*700 |
| 整机重量(KG) |
400 |
| 萃取机外表颜色 |
不锈钢本色 |
| 储液罐容量(L) |
30 |
| 清洗液三级循环过滤 |
0.22um 三级串联循环过滤 |
| 三级滤膜 |
一键式自动装夹，规格Ø47mm、Ø50mm,根据客户自定 |
| 自动升降门 |
一键式自动匀速升降（气动防爆设计） |
| 特制高清洗泵 |
采用捷布鲁 JETBLUE 定制高压泵 |
| 清洗室材质 |
镜面 304 不锈钢 |
| 控制系统 |
数字式触摸屏搭载捷布鲁 JETBLUE 控制系统 |
| 不锈钢清洗水枪 |
不锈钢定制，标配柱状喷嘴 |
| 空气过滤 |
多级精密过滤 |
| 清洗收集管路 |
管路采用食品级内外抛光 SUS304 一次成型管 |
| 清洗液更换 |
萃取设备出水管配置粒子计数器实时监控液体干净程度便于液体更换 |
| 功能 |
●标配 ○选配 |
| 内壁自动清洗 |
自动喷淋内壁自动清洗● |
| 工件定时清洗模式 |
可任意设定清洗时间● |
| 手动高压清洗模式 |
手动清洗与自动清洗随意切换● |
| 高压灌流清洗模式 |
外置灌流根据产品接口设计相应接头灌流清洗● |
| 喷枪压力设置 |
喷枪压力0-0.9Mpa 可任意设定冲洗压力● |
| 清洗压力实时显示 |
显示屏数字模拟指针式显示● |
| 清洗室照明 |
IP6 级防水 LED 照明灯●（防爆） |
| 流量校准 |
可设权限进行流量校准● |
| 自动滤膜架 |
一键式开启与关闭（气动防爆设计） ● |
| 注液/排液 |
自动程控，触屏控制● |
| 管道自清洗 |
可程序控制， 自动清洗排液● |
| 通用参数 |
| 执行标准 |
ISO16232/VDA19/ISO18413 等标准 |
| 系统空白值 |
满足 ISO16232-3 标准，外部灌流自洁度≤0.3mg 金属颗粒≤100um |
| 流量范围 |
1.0L/min-8.0L/min,精度± 1% |
| 时间设置范围 |
0-9999 S |
| 适用清洗剂 |
AP760，D60 及闪点≧62℃的溶剂 |
| 清洗液过滤精度 |
0.2um |
| 适用检测滤膜尺寸 |
Ø47mm(可指定相应尺寸) |
| 工作气压 |
>0.4Mpa |
| 过滤滤膜夹工装 |
可同时放多种不同孔径的滤膜，实现多层串联滤膜制样 |
| 真空抽滤系统 |
真空抽吸压力：-（0-0.1）Mpa |
| 电源 |
220V/50HZ |
